Errodamenduen distantzia erradiala neurtzeko tresna

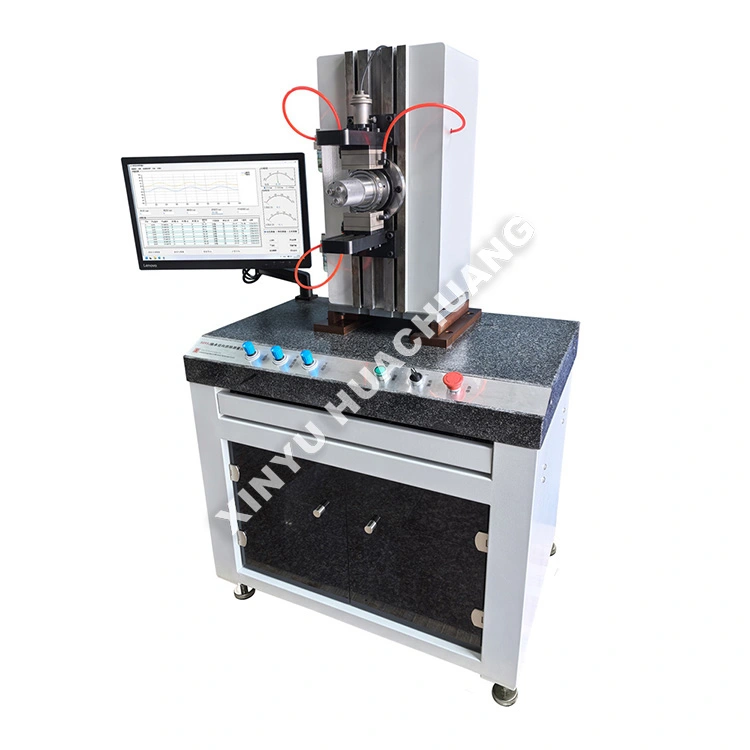

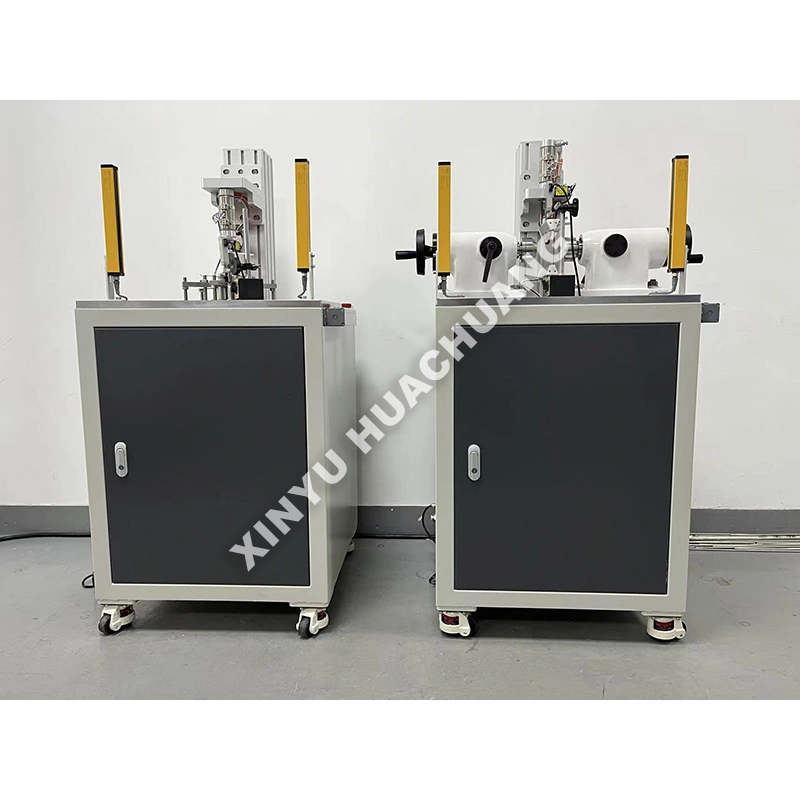

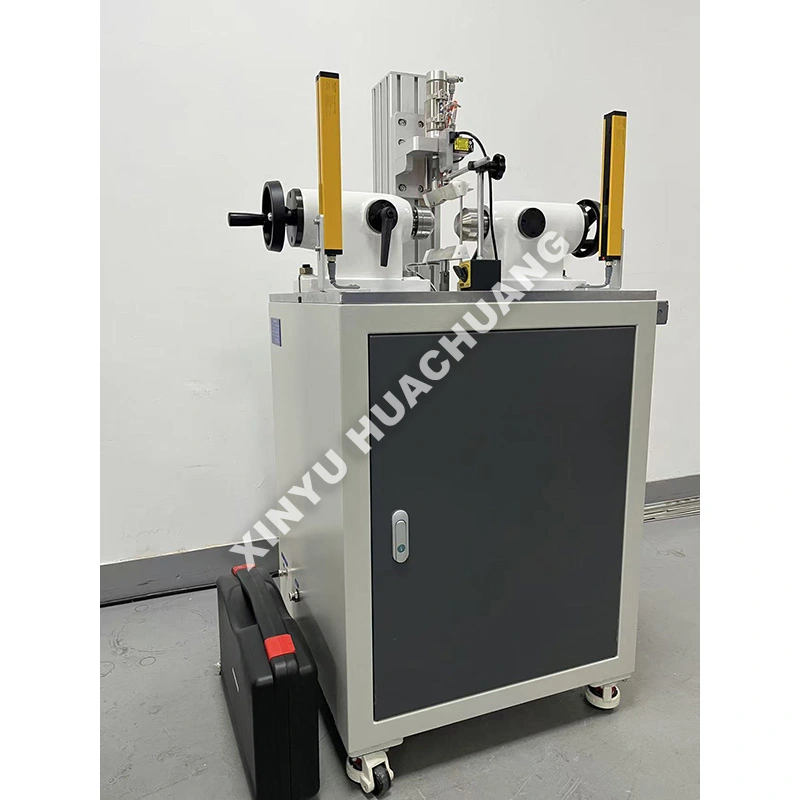

XINYU HUACHUANG Errodamendu Erradiala Neurtzeko Tresna oso zehatza da, errodamenduen barneko argitasun erradiala ebaluatzeko bereziki diseinatutako proba erdi-automatizatua. Nazioarteko estandar zorrotzak betetzeko diseinatua, errodamendu erradialak neurtzeko tresna honek neurketa-karga estandarizatuak zehaztasunez aplikatzen ditu mikro-desplazamenduak harrapatzeko. PLC automatizazio adimendunez eta sentsibilitate handiko sentsoreez hornituta, funtzionamendu segurua eta fidagarria bermatzen du, I+Grako, kalitate-kontrolerako eta fabrikazio-ziurtagirirako datu erreproduzigarriak eskaintzen dituen bitartean.

Lan-printzipioa

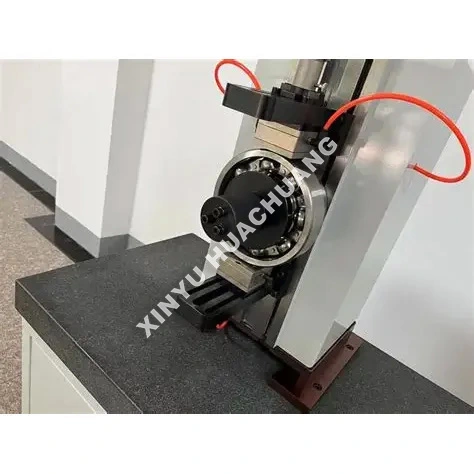

Bearing Radial Clearance Neauring Tresnak kargarik gabeko neurketa printzipio dinamiko batean funtzionatzen du. Errodamenduaren barruko eraztuna motor sinkrono batek finkatu eta biratzen du, kanpoko eraztunari neurketa-karga zehatza aplikatzen zaion bitartean. Sentsibilitate handiko desplazamendu-sentsoreek karga-eremutik igarotzen diren elementu gurpildunen mugimendu erradiala jasotzen dute. Sistemak algoritmo diferentzialak erabiltzen ditu errore geometrikoak automatikoki ezabatzeko eta benetako argitasun erradiala kalkulatzen du, deformazio-konpentsaziorik behar izan gabe.

Zeintzuk dira abantaila bereizgarriak?

● Doitasun handiko neurketa: <1,5 μm-ko errepikagarritasun estatikoa eta <2,5μm-ko errepikagarritasun dinamikoa duten premium-sentsore induktiboak ditu.

● Karga automatizatua: karga pneumatikoek edo motorizatuek neurketa-indar koherenteak eta estandarizatuak bermatzen dituzte, eskuzko funtzionamendu akatsak ezabatuz.

● Datuen tratamendu adimenduna: automatikoki kalkulatzen du batez besteko sakea, errotazio-blokeoak identifikatzen ditu eta SPC/CPK txosten estatistikoak sortzen ditu.

● Eraikuntza sendoa eta segurua: marko mekaniko zurrun batekin eraikia eta erreferentziazko piezen estandarren aurkako kalibratu automatikoa du epe luzerako zehaztasuna mantentzeko.

● Bateragarritasun polifazetikoa: Finkatze modularrak errodamendu mota desberdinak probatzeko aldaketa azkarrak egiteko aukera ematen du, errodamendu sakoneko boladun errodamenduetatik hasi eta arrabol konikodun errodamenduetara.

Zehaztapen Teknikoak

Non dago aplikagarria?

● Errodamenduen fabrikazioa: % 100 linean edo lineaz kanpoko kalitatearen ikuskapena sakoneko boletan, arrabol zilindrikoetan eta arrabol konikodun errodamenduetan.

● Automozioa eta aeroespaziala: gurpilen, engranaje-kutxen eta turbinetako motorrentzako kalitate-kontrola (IQC) eta muntaia egiaztatzea.

● Zehaztasun-makineria: Doitasun handiko makina-erremintaren ardatzetarako eta robotikako argien parekatzea eta parekatzea aukeratzea.

● Mantentze-lanak eta MRO: Errodamenduen egoeraren ebaluazioa eta sakearen ebaluazioa ekipamenduaren berrikuspenean.

Erabilera-neurriak

● Laginak prestatzea: garbitu beti errodamendua ondo herdoilaren prebentzioa edo mikroneurketan eragina izan dezaketen koipeak kentzeko.

● Oreka termikoa: Utzi tresna eta errodamendua giro-tenperaturara (20±5 ℃) egokitzea probatu aurretik.

● Lerrokatze egokia: Ziurtatu errodamendua ondo-ondoan kokatuta dagoela, kanpoko eraztunaren okertzeak eragindako irakurketa faltsuak saihesteko.

● Kalibrazioa: Exekutatu autokalibrazio errutina txanda bakoitzaren hasieran erreferentziazko errodamendu estandarrak erabiliz.

Mantentze-gida

● Egunero: Garbitu neurtzeko tresnak eta sentsore-arkatza zapi garbi batekin. Egiaztatu airearen presioa pneumatikoa (hala badagokio) eta xukatu iragazkitik hezetasuna.

● Astero/Hileroko: ikuskatu birakarien ardatza eta kargatzeko palankak funtzionamendu ona izan dezan. Aplikatu makina-olio arin tanta bat pibo-puntu mekanikoetan gomendatzen den moduan.

● Hiru hilean behin: egin sistemaren kalibrazio osoa linealtasuna eta anplifikazioaren zehaztasuna egiaztatzeko sake-bloke estandar ziurtatuak erabiliz.

● Ingurugiroaren kontrola: Mantendu tresna dardara handiko makina astunetatik, eremu magnetiko indartsuetatik eta zuzeneko eguzki-argitik, neurketaren egonkortasuna mantentzeko.

Erosketaren ondorengo babesaren xehetasunak

XINYU HUACHUANG-en, salmenta osteko laguntza osoa eta fidagarria eskaintzeko konpromisoa hartzen dugu zure ekipamenduaren funtzionamendu etengabea eta eraginkorra bermatzeko. Gure zerbitzu-talde dedikatua beti prest dago zuri laguntzeko.

Bermearen Estaldura Integrala

Harro eskaintzen dugu bi urteko bermea gure ekipoetarako. Epe horretan, doako mantentze- eta konponketa-zerbitzuak eskaintzen ditugu kalitatearekin zerikusia duten arazoetarako, funtzionamendu desegokiak, baimenik gabeko aldaketak edo ezinbesteko kasuak izan ezik. Bi urteko berme-epetik haratago ekipoetarako, etengabeko mantentze-zerbitzuak eskaintzen jarraitzen dugu, ordezko piezen eta eskulanaren kostua soilik kobratuz.

Erantzun Bizkorreko Mekanismoa

7 × 24 orduko ingeniaritzako telefono-laguntza profesionala eskaintzen dugu. Akatsen jakinarazpena jasotzean, gure talde teknikoak 24 orduko epean erantzungo du eta irtenbide bideragarria emango du. Lekuko zerbitzua behar bada, gure ingeniari profesionalak astebeteko epean iritsiko dira zure instalazioetara. Ekipoa konpondu ezin den egoera berezietan, baldintzarik gabe ordeztuko dugu unitate berri batekin edo ordezko unitate bat emango dugu bi urteko berme-aldian, edo funtzionamendu normala berreskuratzeko beharrezko neurriak hartuko ditugu.

Maiz egiten diren galderak (FAQ)

Q1: Zer da argitasun erradiala, eta zergatik axola du errodamenduen errendimendua?

A: Sake erradiala errodamenduaren barruko eraztunak kanpoko eraztunarekiko erradialki mugi daitekeen distantzia osoa da, kanpoko kargarik aplikatzen ez denean. Garraio erradial zuzena funtsezkoa da, tarte txikiegiak gehiegizko marruskadura, gainberotzea eta hutsegite goiztiarra eragiten dituelako, eta tarte handiegiak bibrazioa, zarata eta karga garraiatzeko ahalmena murrizten duelako.

Q2: Nola funtzionatzen du kargarik gabeko neurketa printzipio dinamikoak?

A: Tresnak errodamenduaren barruko eraztuna finkatzen du eta motor sinkrono baten bidez biratzen du kanpoko eraztunari neurketa-karga zehatza aplikatzen dion bitartean. Sentsibilitate handiko desplazamendu-sentsoreek karga-eremutik igarotzen diren elementu gurpildunen mugimendu erradiala jasotzen dute. Algoritmo diferentzialek automatikoki ezabatzen dituzte biribiltasunik gabeko akats geometrikoak, hala nola, benetako argitasun erradiala balioa emanez.

3.G.: Zergatik erabiltzen ditu tresnak algoritmo diferentzialak neurketa zuzenaren ordez?

E: Errodamenduek berezko inperfekzio geometrikoak dituzte —obaltasun arina, gainazaleko uhindurak eta elementu gurpildunen dimentsio-aldaerak—, puntu-neurketa errazak desitxuratu ditzaketenak. Algoritmo diferentzialak hainbat datu-puntu harrapatzen ditu biraketa osoaren inguruan eta matematikoki bereizten ditu errore geometriko horiek benetako saketik, neurketaren zehaztasuna bermatuz, deformazio-konpentsaziorik behar izan gabe.

Q4: Zein errodamendu mota eta tamaina neur ditzake tresna honek?

A: Tresnak arrabol sakoneko errodamenduak, kontaktu angeluarrak, errodamendu zilindrikoak eta tapered roller errodamenduak hartzen ditu tamaina zabalean. Egokigailuak eta osagarriak errodamenduen zuloen diametro espezifikoekin eta kanpoko diametroekin bat etor daitezen konfigura daitezke, ekoizpen-lerroen kalitate-kontroletarako zein laborategiko ikuskapenerako egokia izan dadin.

Q5: Nola onartzen du tresna honek errodamenduen kalitate kontrola fabrikazioan?

E: garbitasun erradialaren neurketa azkarrak, zehatzak eta errepikagarriak eskainiz, tresnak ekoizpen loteen % 100eko ikuskapena edo laginketa estatistikoa ahalbidetzen du ISO 5753 eta ABMA arauen arabera. Honek bidaltzen diren errodamendu bakoitzak zehaztutako sake-taldea betetzen duela bermatzen du, berme-erreklamazioak eta hutsegite desegokiak eragindako eremu-hutsak murriztuz.
