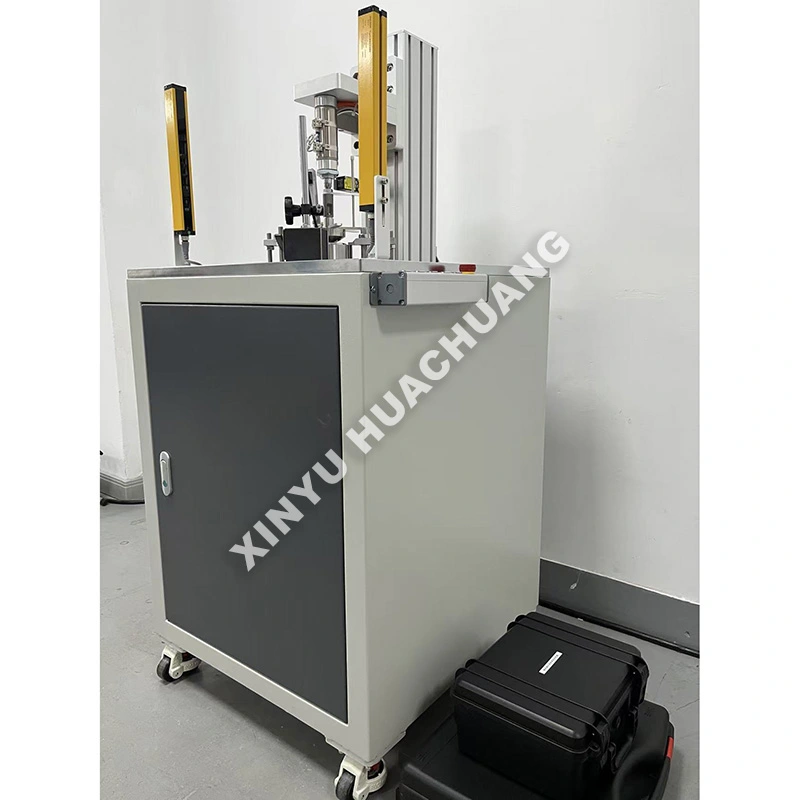

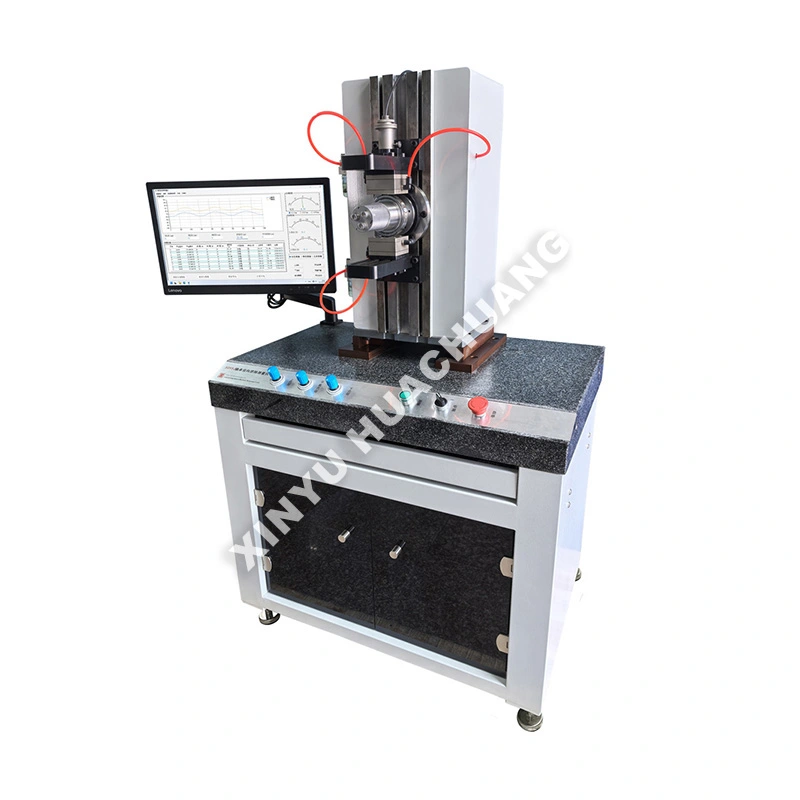

Errodamenduetarako urruntasun axiala neurtzeko tresna

XINYU HUACHUANG Errodamenduetarako Ardatz Sakea Neurtzeko Tresna oso zehatza eta erdi-automatizatua errodamenduen barneko sakea ebaluatzeko bereziki diseinatutako proba aparatua da. Nazioarteko estandar zorrotzak betetzeko diseinatuta, errodamenduetarako axial-sakea neurtzeko tresna honek zehatz-mehatz aplikatzen ditu neurketa-karga estandarizatuak mikro-desplazamenduak harrapatzeko. PLC automatizazio adimendunez eta sentsibilitate handiko sentsoreez hornituta, funtzionamendu segurua eta fidagarria bermatzen du, I+Grako, kalitate-kontrolerako eta fabrikazio-ziurtagirirako datu erreproduzigarriak eskaintzen dituen bitartean.

Lan-printzipioa

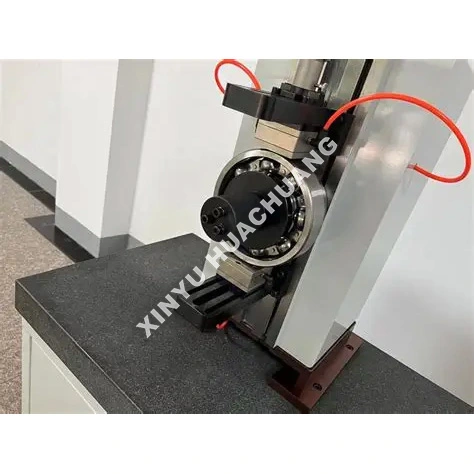

Errodamenduetarako Ardatz Sakea Neurtzeko Tresnak kargarik gabeko neurketa-printzipio dinamiko batean funtzionatzen du. Errodamenduaren kanpoko eraztunak modu seguruan finkatu eta finkatuta daude, barneko eraztunari neurketa axialaren karga zehatza aplikatzen zaion bitartean. Sentsibilitate handiko desplazamendu-sentsoreek karga-eremutik igarotzen diren elementu gurpildunen mugimendu axiala jasotzen dute. Sistemak algoritmo diferentzialak erabiltzen ditu errore geometrikoak automatikoki ezabatzeko eta benetako axiala deformazioa konpentsatzeko beharrik gabe kalkulatzen du.

Zeintzuk dira abantaila bereizgarriak?

● Doitasun handiko neurketa: <1,5 μm-ko errepikagarritasun estatikoa eta <2,5μm-ko errepikagarritasun dinamikoa duten premium-sentsore induktiboak ditu.

● Karga automatizatua: karga pneumatikoek edo motorizatuek neurketa-indar koherenteak eta estandarizatuak bermatzen dituzte, eskuzko funtzionamendu akatsak ezabatuz.

● Datuen tratamendu adimenduna: automatikoki kalkulatzen du batez besteko sakea, errotazio-blokeoak identifikatzen ditu eta SPC/CPK txosten estatistikoak sortzen ditu.

● Eraikuntza sendoa eta segurua: marko mekaniko zurrun batekin eraikia eta erreferentziazko piezen estandarren aurkako kalibratu automatikoa du epe luzerako zehaztasuna mantentzeko.

● Bateragarritasun polifazetikoa: Finkatze modularrak errodamendu mota desberdinak probatzeko aldaketa azkarrak egiteko aukera ematen du, errodamendu sakoneko boladun errodamenduetatik hasi eta arrabol konikodun errodamenduetara.

Zehaztapen Teknikoak

Non erabil daiteke?

● Errodamenduen fabrikazioa: % 100 linean edo lineaz kanpoko kalitatearen ikuskapena sakoneko boletan, arrabol zilindrikoetan eta arrabol konikodun errodamenduetan.

● Automozioa eta aeroespaziala: gurpilen, engranaje-kutxen eta turbinetako motorrentzako kalitate-kontrola (IQC) eta muntaia egiaztatzea.

● Zehaztasun-makineria: Doitasun handiko makina-erremintaren ardatzetarako eta robotikako argien parekatzea eta parekatzea aukeratzea.

● Mantentze-lanak eta MRO: Errodamenduen egoeraren ebaluazioa eta sakearen ebaluazioa ekipamenduaren berrikuspenean.

Erabilera-neurriak

● Laginak prestatzea: garbitu beti errodamendua ondo herdoilaren prebentzioa edo mikroneurketan eragina izan dezaketen koipeak kentzeko.

● Oreka termikoa: Utzi tresna eta errodamendua giro-tenperaturara (20±5 ℃) egokitzea probatu aurretik.

● Lerrokatze egokia: Ziurtatu errodamendua ondo-ondoan kokatuta dagoela, kanpoko eraztunaren okertzeak eragindako irakurketa faltsuak saihesteko.

● Kalibrazioa: Exekutatu autokalibrazio errutina txanda bakoitzaren hasieran erreferentziazko errodamendu estandarrak erabiliz.

Mantentze-gida

● Egunero: Garbitu neurtzeko tresnak eta sentsore-arkatza zapi garbi batekin. Egiaztatu airearen presioa pneumatikoa (hala badagokio) eta xukatu iragazkitik hezetasuna.

● Astero/Hileroko: ikuskatu birakarien ardatza eta kargatzeko palankak funtzionamendu ona izan dezan. Aplikatu makina-olio arin tanta bat pibo-puntu mekanikoetan gomendatzen den moduan.

● Hiru hilean behin: egin sistemaren kalibrazio osoa linealtasuna eta anplifikazioaren zehaztasuna egiaztatzeko sake-bloke estandar ziurtatuak erabiliz.

● Ingurugiroaren kontrola: Mantendu tresna dardara handiko makina astunetatik, eremu magnetiko indartsuetatik eta zuzeneko eguzki-argitik, neurketaren egonkortasuna mantentzeko.

Ziur mantentzen zaituen laguntza

XINYU HUACHUANG-en, salmenta osteko laguntza osoa eta fidagarria eskaintzeko konpromisoa hartzen dugu zure ekipamenduaren funtzionamendu etengabea eta eraginkorra bermatzeko. Gure zerbitzu-talde dedikatua beti prest dago zuri laguntzeko.

Bermearen Estaldura Integrala

Harro eskaintzen dugu bi urteko bermea gure ekipoetarako. Epe horretan, doako mantentze- eta konponketa-zerbitzuak eskaintzen ditugu kalitatearekin zerikusia duten arazoetarako, funtzionamendu desegokiak, baimenik gabeko aldaketak edo ezinbesteko kasuak izan ezik. Bi urteko berme-epetik haratago ekipoetarako, etengabeko mantentze-zerbitzuak eskaintzen jarraitzen dugu, ordezko piezen eta eskulanaren kostua soilik kobratuz.

Erantzun Bizkorreko Mekanismoa

7 × 24 orduko ingeniaritzako telefono-laguntza profesionala eskaintzen dugu. Akatsen jakinarazpena jasotzean, gure talde teknikoak 24 orduko epean erantzungo du eta irtenbide bideragarria emango du. Lekuko zerbitzua behar bada, gure ingeniari profesionalak astebeteko epean iritsiko dira zure instalazioetara. Ekipoa konpondu ezin den egoera berezietan, baldintzarik gabe ordeztuko dugu unitate berri batekin edo ordezko unitate bat emango dugu bi urteko berme-aldian, edo funtzionamendu normala berreskuratzeko beharrezko neurriak hartuko ditugu.

Maiz egiten diren galderak (FAQ)

1.G.: Zer da argitasun axiala, eta nola ezberdintzen da argitasun erradiala?

A: Sake axiala errodamenduaren barruko eraztunak axialki (ardatzaren ardatzean zehar) mugi dezakeen distantzia osoa da kanpoko eraztunarekiko kanpoko karga aplikatzen ez denean. Sake erradialak ardatzarekiko perpendikularra den mugimendua neurtzen duen bitartean, argitasun axialak ardatzarekiko paraleloko mugimendua neurtzen du. Bi sakeak errodamenduen errendimenduari eragiten dio, baina axiala bereziki garrantzitsua da bultzada-kargatutako aplikazioetarako, hala nola engranaje-kutxak eta ponpa bertikalak.

Q2: Nola bermatzen du tresnaren neurketa dinamikoaren printzipioak zehaztasuna?

A: Kanpoko eraztuna modu seguruan finkatuta dago eta barneko eraztunari neurketa axial zehatza kargatzen zaion bitartean. Sentsibilitate handiko desplazamendu-sentsoreek karga-eremutik igarotzen diren elementu gurpildunen mugimendu axiala jasotzen dute. Sistemak algoritmo diferentzialak erabiltzen ditu akats geometrikoak automatikoki ezabatzeko (adibidez, aurpegiaren irtenaldia eta kaiolaren dabiltzea, adibidez), benetako axiala deformazioa kalkulatuz, deformazio-konpentsaziorik behar izan gabe.

Q3: Zergatik da bereziki garrantzitsua kontaktu angeluarra eta arrabol konikodun errodamenduetarako?

A: Ukipen angeluarra eta arrabol konikodun errodamenduak karga erradial eta axial konbinatuak eramateko diseinatuta daude. Haien axialak zuzenki zehazten du ijezketa-elementuen eta bideen arteko kontaktu-angelua, eta horrek kargaren banaketa, zurruntasuna eta beroa sortzea zuzentzen ditu. Errodamendu mota hauetan axial-jokadura okerrak karga partekatzea desorekatua, haustura goiztiarra eta hutsegite katastrofikoa dakar.

4.G.: Tresna hau erabil al daiteke sake erradiala neurtzeko tresnarekin batera errodamenduen ikuskapen osoa egiteko?

A: Bai. Elkarrekin, erradiala eta axialeko garbiketa-tresnek errodamenduaren argitasun-profil osoa eskaintzen dute. Errodamenduen zehaztapen askok bi balioak egiaztatu behar dira. Bi tresnak errodamendu berean sekuentzian erabiltzeak barne geometriaren irudi osoa ematen du eta errodamenduak sake-baldintza guztiak betetzen dituela berresten du.

5.G.: Nola onartzen du tresnak sarrerako ikuskapena eta hutsegiteen analisia?

A: Sarrerako ikuskapenerako, tresnak egiaztatzen du errodamendu berriek zehaztutako argitasun axial-taldea betetzen dutela instalatu aurretik, muntaketa garestiak birlantzea ekidinez. Hutsegiteen analisirako, itzulitako edo eremuan huts egin duten errodamenduen axiala neurtzeak sakea desegokia faktore eragilea izan den zehazten laguntzen du, arrazoien ikerketa eta ekintza zuzentzaileak laguntzen.
