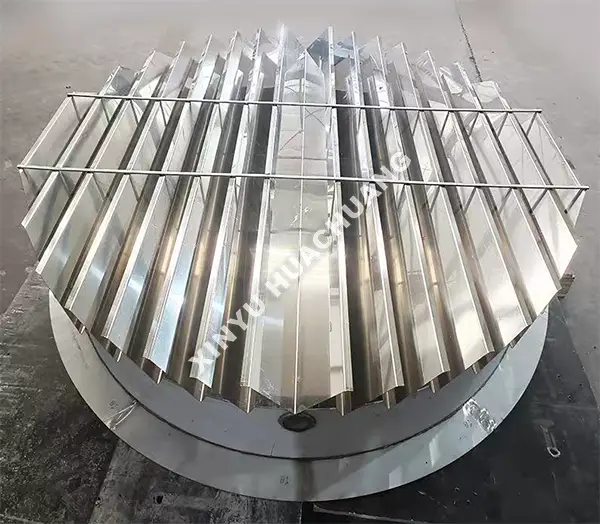

Likido-biltzaileen erretilua

XINYU HUACHUANG likido biltzaileen erretilua diametro txikiko zutabeetan likidoa atzemateko, biltzeko eta birbanatzeko bereziki diseinatutako dorrearen barne-osagai kritikoa da. Horma-jarioa saihesteko eta bereizketa-eraginkortasuna mantentzeko diseinatua, likido-biltzaileen erretilu honek lurrun-likidoaren kontaktu uniformea ​​bermatzen du ontziratzeko ohe osoan zehar. Bere diseinu trinko eta sendoari esker, ezin hobea da laborategietarako, eskala pilotuko dorreetarako eta tarteko jarioa edo alboko marrazketa behar duten prozesuetarako.

Zer da likido biltzaileen erretilu bat?

Likido-biltzaileen erretilua destilazio-, xurgapen- edo kentze-zutabeetan paketatze-atalen artean instalatutako ontzi horizontal bat da. Enbalatzeko jariatzen den likidoa harrapatzen du eta beheko ohean berdin banatzen du. Likido-biltzaile-erretilu hau ezinbestekoa da zutabeen eraginkortasuna mantentzeko dorre pilotu altuetan, non likidoen banaketa txarrak errendimenduan eragin handia izan dezakeen. Tarteko jarioaren injekziorako, alboko marrazketarako edo tenperatura kontrolatzeko puntuetarako plataforma gisa ere balio du.

Zergatik Hau?

● Likidoen bilketa bikaina: Sakonera egokia duen zartaginaren geometria optimizatuak likido osoa harrapatzea bermatzen du lurrun-abiadura handietan ere.

● Horma-fluxuaren aurkako diseinua: zigilatze-eraztun periferikoek eta bafleek likidoa ontziratzea saihestu eta zutabe-hormetatik behera isurtzea eragozten dute.

● Lurrun-pasatze-eremua: igoera irekiaren diseinuak presio-jaitsiera murrizten du kolektorean zehar mugarik gabeko lurrun-fluxua ahalbidetzen du.

● Eraikuntza sendoa: SS304/316L premium edo aleazio espezializatuekin eraikia, estres termikoa eta ingurune korrosiboak jasateko.

● Instalazio modularra: Dorearen barruan muntaketa azkarra eta berdinketa ezin hobea bermatzen dute zehaztasunez egindako atalek.

Zehaztapen Teknikoak

Hautaketa Bide-orria

● Definitu likido- eta lurrun-kargak: kalkulu zehatz-mehatz espero diren likido-emaria eta lurrun-abiadura. Honek zartaginaren sakonera, igogailuaren tamaina eta lurrun-pasatzeko eremua zehazten ditu likido-biltzaileen erretiluaren.

● Ebaluatu dorrearen diametroa: ziurtatu erretilua zure laborategi edo zutabe pilotuaren diametro zehatzerako tamaina zehatza duela, ihesak saihesteko.

● Materialen bateragarritasuna: hautatu metalurgia egokia prozesuaren tenperaturaren eta agresibitate kimikoaren arabera. SS316L estandarrak aplikazio gehienak estaltzen ditu; ingurune oso korrosiboek Hastelloy behar dute.

● Funtzio-eskakizunak: zehaztu erretiluak eginbide gehigarririk behar duen, hala nola alboko toberak, tarteko elikadura-puntuak edo birbanatzeko gaitasunak.

Kalitatearen Ikuskapen Prozesua

● Materialen egiaztapena: Sartzen diren metalezko xaflen eta soldadura-materialen ikuskapen zorrotza, metalurgia betetzen dela ziurtatzeko.

● Dimentsio-zehaztasuna: pan-sakonera, igogailuaren diametroa eta lautasun orokorra neurtzea doitasun egokia eta likido bilketa bermatzeko.

● Soldaduraren kalitatea: Soldadura guztien ikuskapen bisual eta NDT (entsegu ez-suntsitzaileen) ikuskapen integrala, ihesen aurkako errendimendua ziurtatzeko.

● Gainazalaren tratamendua: pasibazioaren edo estalduraren kalitatea egiaztatzea, operazio-ingurune gogorretan korrosioarekiko erresistentzia ziurtatzeko.

● Egokitze-proba: atal modularrak muntatu aurretik egiaztatzea, bidalketa baino lehen lerrokatzea eta zigilatzea egokia izan dadin.

Salmenta osteko Zerbitzua eta Laguntza

XINYU HUACHUANG-en, salmenta osteko laguntza osoa eta fidagarria eskaintzeko konpromisoa hartzen dugu zure ekipamenduaren funtzionamendu etengabea eta eraginkorra bermatzeko. Gure zerbitzu-talde dedikatua beti prest dago zuri laguntzeko.

Bermearen Estaldura Integrala

Harro eskaintzen dugu bi urteko bermea gure ekipoetarako. Epe horretan, doako mantentze- eta konponketa-zerbitzuak eskaintzen ditugu kalitatearekin zerikusia duten arazoetarako, funtzionamendu desegokiak, baimenik gabeko aldaketak edo ezinbesteko kasuak izan ezik. Bi urteko berme-epetik haratago ekipoetarako, etengabeko mantentze-zerbitzuak eskaintzen jarraitzen dugu, ordezko piezen eta eskulanaren kostua soilik kobratuz.

Erantzun Bizkorreko Mekanismoa

7 × 24 orduko ingeniaritzako telefono-laguntza profesionala eskaintzen dugu. Akatsen jakinarazpena jasotzean, gure talde teknikoak 24 orduko epean erantzungo du eta irtenbide bideragarria emango du. Lekuko zerbitzua behar bada, gure ingeniari profesionalak astebeteko epean iritsiko dira zure instalazioetara. Ekipoa konpondu ezin den egoera berezietan, baldintzarik gabe ordeztuko dugu unitate berri batekin edo ordezko unitate bat emango dugu bi urteko berme-aldian, edo funtzionamendu normala berreskuratzeko beharrezko neurriak hartuko ditugu.

Maiz egiten diren galderak (FAQ)

1.G.: Zein da betetako zutabe batean likido biltzaileen erretiluaren funtzio nagusia?

E: Likido-biltzaileen erretilu batek goiko ontziratze-ataletik jaisten den likidoa harrapatzen du eta beheko ontziratze-ohean berdin banatzen du. Erretilu hori gabe, likido-banaketa okerra ontziratzeko atal anitzetan pilatzen da, eta bereizketa-eraginkortasuna pixkanaka degradatuz. Kolektore-erretiluak, funtsean, "berrezartzen" duen likidoaren banaketa ontziratze-muga bakoitzean.

2.G.: Zergatik da ezinbestekoa dorre pilotu altuetan likido biltzaileen erretilu bat?

A: Paketatze-atal anitzak dituzten dorre altuetan, likidoa zutabe-hormarantz noraezean joan ohi da jaisten den heinean, gero eta banaketa oker larriagoa sortuz segida bakoitzean. Atalen arteko biltzaile-erretilurik gabe, efektu metatu honek beheko paketatze-atalak ia eraginkorrak bihur ditzake, katalizatzaile edo ontziratze-material garestiak xahutuz.

3.G.: birbanaketaz gain, zer beste funtzio betetzen ditu biltzaileak erretiluak?

E: Erretilu biltzaileak tarteko jarioaren injekziorako, tarteko produktuen alboko marrazketarako eta tenperatura kontrolatzeko puntuak instalatzeko plataforma gisa ere balio du. Funtzio gehigarri hauek prozesuen kudeaketarako tresna polifazetikoa bihurtzen dute, ez soilik likidoa birbanatzeko gailu bat.

4.G.: Nola diseinatuta dago kolektoreko erretilua presio jaitsiera minimizatzeko?

A: Erretilua sekzio libre handiko eremuarekin diseinatuta dago (askotan % 85 gainditzen duena) goranzko lurruna erresistentzia minimoarekin igaro dadin. Likidoak biltzeko guneak estrategikoki kokatuta daude beheranzko likidoa harrapatzeko lurrun-fluxuaren bidea oztopatu gabe, zutabe betearen funtzionamenduaren presio jaitsiera baxuko abantailak mantenduz.

Q5: Zer material erabili ohi dira likido biltzaileetarako erretiluak?

A: Bilketa-erretiluak normalean SS304/316L-tik fabrikatzen dira aplikazio estandaretarako, Hastelloy edo titanioa ingurune oso korrosiboetarako eta PTFEz estalitako altzairua fluoraren kimika aplikazioetarako. Materialen aukeraketa prozesuko euskarriekin eta funtzionamendu-baldintzekin bat dator bizitza luzea bermatzeko.
